Termostatni oldingi qobiqli qarshi qolipi

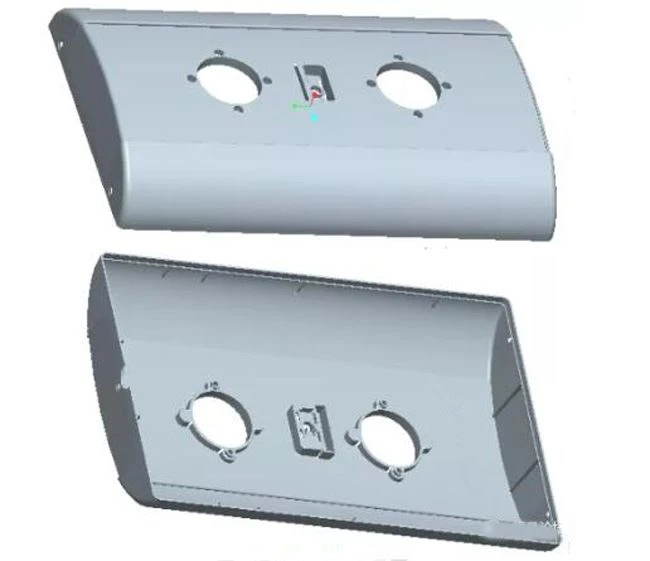

Harorat sozlagichining oldingi qobig'ining mahsulot diagrammasi 1-rasmda ko'rsatilgan. Mahsulotning maksimal o'lchami 365.00 mm x 230.00 mm x 54.00 mm. , plastmassa qismining o'rtacha qalinligi 2,72 mm, plastmassa qismining materiali ABS, qisqarish tezligi 1,005, plastik qismining sifati esa 311,40 gramm. Plastik qismlarga qo'yiladigan texnik talablar shundan iboratki, cho'qqilar, inyeksion kalıplamadan norozilik, oqim chiziqlari, teshiklar, deformatsiyalar, kumush chiziqlar, sovuq materiallar, reaktiv chiziqlar va boshqalar kabi nuqsonlar bo'lmasligi kerak.
1-rasmdan ko'rinib turibdiki, plastik qismning strukturasi yopiq qobiq bo'lib, ikkala uchi mos ravishda bir va ikkita yon teshikka ega. Yadroni tortib olish uchun oldingi qolip slayderini loyihalash kerak. Plastmassa qismning chetida boshqa qismi bilan to'liq anastomozlangan tirqishli halqa mavjud. Plastmassa qismining yuqori qismida ikkita dumaloq teshik mavjud va dumaloq teshikning chetida harakatlanuvchi qolipga qaragan suyak holati mavjud. Plastik qismning ustki qismi tashqi ko'rinish yuzasi bo'lib, chekka atrofida yig'ish to'xtatuvchisi mavjud bo'lib, u ham yuqori talablarga ega bo'lgan tashqi ko'rinishning bir qismidir. Shuning uchun, darvoza dizayni joylashuvi faqat yuqoridagi dumaloq teshikda tanlanishi mumkin.
Bu Britaniyaning NB{0}}tonnali inyeksion kalıplama mashinasiga asoslangan qoliplar to‘plami. Mahsulotning katta o'lchamlari va osmon va yerning ikkala tomonida slayder yadrolarini loyihalash zarurati tufayli, qolib dizayni bo'shlig'i reytingi 1 dan 1, qolib bazasi esa nostandart qolib bazasi 4560, panelning o'lchami va pastki plastinka katta, bu kod shablonining rolini bajaradi. Ikkita taxtaning pastki qismi ikkita kod qolipi uyasi bilan yaratilgan. Slotning ochilish kengligi 54, pastki qismi esa R20. Hamkorlik qiling, qolipni kodlashda og'irlikni ko'tarish rolini o'ynang. NB qarshi kalıplama mashinasining kod qolipini qo'llab-quvvatlash bloki shablonning har ikki tomonida joylashgan ikkita qismga bo'lingan. Yaponiyada katta hajmdagi qolip uchun bitta joylashishni aniqlash bloki mavjud bo'lib, u qolipning markazida joylashgan. Bu ingliz NB qarshi kalıplama mashinalari va yapon inyeksion kalıplama mashinalari o'rtasidagi kod naqshlari bo'yicha eng katta farqdir.
Kichkina qoliplar uchun kodli qolip usuli kod qolipini bosish plitasi bilan bosish usuli va uni mahkamlash uchun shablonning yuqori yuzasiga vintni mahkamlash usuli bo'lishi mumkin. Turli usullar unchalik farq qilmaydi, faqat foydalanuvchining qarshi kalıplama mashinasini loyihalash odatlaridan farq qiladi. Katta qoliplar uchun kodlash usuli qolipni almashtirish samaradorligiga ta'sir qiladi va kodlash operatsiyasining xavfsizligiga ta'sir qiladi va qolipni samarali himoya qiladi. Hozirgi vaqtda dunyodagi ko'plab yirik mog'or quyish ishlab chiqaruvchilari tez o'zgaruvchan qolib tizimlarini, shuningdek, elektromagnit kodli qolip tizimlarini ixtiro qildilar. Ushbu ilg'or texnologiyalar uchun o'rganish va izlanish arziydi.
Harakatlanuvchi va sobit qolib paneli va pastki plastinka kattalashtirilgandan so'ng, qolipni kodlashni osonlashtirishdan tashqari, qolib oyog'ini tashlab qo'yish uchun qolipni qo'llab-quvvatlashda ham rol o'ynashi mumkin. Qolibning dunyo tomonida slayder yadrosini tortib olishni loyihalash zarurati tufayli konusni joylashtirish blokini loyihalash uchun joy yo'q. Bir-biriga perpendikulyar bo'lgan ikkita konusni joylashtirish bloklari mos ravishda chap va o'ng tomonlarda ishlab chiqilgan. Harakatlanuvchi qolip va sobit qolip mos ravishda joylashishni aniqlash pinlari bilan ishlab chiqilgan. Qolipni demontaj qilishni osonlashtirish uchun bir-biri bilan aloqada bo'lgan ikkita shablon o'rtasida U-shaklidagi ochiladigan uyasi ishlab chiqilishi kerak. Qolib dizaynining 2-rasmiga qarang.
Plastik qismning o'lchami katta bo'lsa, old va orqa qolib yadrolarining dizayni juda muhimdir. Old va orqa mog'or yadrolari qolipning asosiy qismiga tegishli bo'lib, ularni qayta ishlash hajmi butun qolipni qayta ishlashning 80 foizidan ko'prog'ini tashkil qiladi. Qolib yadrosi qo'shimchalarining oqilona dizayni eng yaxshi ishlov berish samaradorligini olish, ishlov berishning aniqligini ta'minlash va qolipning ishlash muddatini uzaytirish uchun yordam beradi. Men ilgari to'liq inlay qolipining dizayn usulini joriy qilganman. Ushbu qolip butun qolib yadrosining dizayn usulidan foydalanadi. Plastmassa qismining katta o'lchami tufayli oldingi qolib yadrosining o'lchami 439,87x299,87x95; orqa qolip yadrosining o'lchami 439,87x299,87x101,76; bunday katta mog'or yadrosi, odatda, to'g'ridan-to'g'ri ramka qilish qiyin. Nozik ramka 4-rasmda ko'rsatilganidek, qiyshiq ramka sifatida ishlab chiqilgan. Shuni ta'kidlash kerakki, old va orqa qoliplar mos yozuvlar burchagiga asoslangan, mos yozuvlar burchagiga qo'shni ikki tomon vertikal tomonlar, qolgan ikki tomon esa. mos yozuvlar burchagidan uzoqroqda gipotenuslar joylashgan. Bir tomoni kerak bo'lganda gipotenuz sifatida ham ishlab chiqilishi mumkin. Xuddi shu qiyalik, shuningdek, qolib yadrosining mos keladigan holatida ham ishlab chiqilgan. Burchak odatda 3゜ yoki 5゜.
Plastmassa qismining yon tomonidagi uchta teshikning yadrosini tortib olish, barcha sobit mog'or yadrosini tortib olishdir. Ushbu qoliplar to'plamining sobit qolipi uchun harakatlanuvchi shablon yo'q. Yadroni tortish uchun yadroni tortib olish uchun yog 'tsilindri ishlatiladi. Tsilindr belkurak bazasi bilan qulflanmagan. Bunday tuzilishga ega bo'lgan silindr yadrosi faqat qulflanmasdan kichik teshiklar uchun ishlatilishi mumkin. Katta maydon va katta lateral kuch bilan yadro tortish holatlari uchun mos emas.
Plastmassa qismning ustki va chetini eshiklar bilan loyihalash mumkin emas. Darvoza yuqoridagi dumaloq teshiklardan birida ishlab chiqilgan va elim ikki nuqtada teshik atrofida yashirincha kiritilgan. Asosiy yuguruvchi - moyil asosiy yuguruvchi. Eksport qoliplarini loyihalashda, moyil yuguruvchilarni qo'llash mijozlar tomonidan tasdiqlanishi kerak.
