Termal kengayish nima?

Po'lat qizib ketganda o'sadi. Shtamplash ishlarida bu o'sish muammolarni keltirib chiqaradi.

Men 18 yil davomida zarb yasaganman. Men ishlagan do'konlar noto'g'ri chiqqan qismlarga minglab dollar yo'qotishdi, chunki kimdir issiqlikni hisobga olmagan. Daqiqada 600 zarba bilan ishlaydigan progressiv matritsa ishqalanish hosil qiladi. Bu ishqalanish zımba va qolip po'latining haroratini oshiradi. Po'lat kengayadi. Kecha siz qo'ygan bo'shliqlar bugungi kundagi kabi emas.

Raqamlar

Asbob po'lati harorat o'zgarishining har bir darajasi uchun har bir metr uchun taxminan 11 dan 12,5 mikrometrgacha kengayadi. Bu kichik tuyuladi. 200 mm diametrli qismda haroratning 30 darajaga ko'tarilishi sizning o'lchamingizga taxminan 0,07 mm qo'shadi. Siz ± 0,05 mm kerak bo'lgan qismga tolerantlikni pufladingiz.

D2 po'lati, A2 po'lati va havo{2}}qattiqlashtiruvchi asboblarning ko'p po'latlari 11-12,5 oralig'iga to'g'ri keladi. Karbid pastroq, taxminan 5-6. Siz shtamplayotgan asosiy metall o'z koeffitsientiga ega. Alyuminiy po'latdan deyarli ikki baravar kengayadi. Zanglamas o'rtasida bir joyda o'tiradi.

Qayerda ko'rsatiladi

Simli EDM - bu ko'pgina do'konlar termal kengayish haqiqiy muammolarni keltirib chiqaradigan birinchi joy. Dielektrik suyuqlik haroratni nazorat qiladi, lekin kesish paytida ishlov beriladigan qism hali ham qiziydi. Ertalab 150.000 mm o'lchagan blok tushdan keyin 150.015 mm o'qishi mumkin. Ba'zi do'konlar qism bir kechada o'tirmaguncha yakuniy o'lchovlarni o'tkazmaydi.

Silliqlash yomonroq. G'ildirak aloqa nuqtasida issiqlik hosil qiladi. Suv toshqini sovutgichi bo'lmasa, sirt silliqlash mashinasi teshik joyini o'ndan bir necha o'n qismga tashlash uchun qolipga etarli darajada issiqlik qo'yishi mumkin. Jig silliqlash operatsiyalari shu sababli harorat-boshqariladigan sovutish suvi tizimlaridan foydalanadi. Yaxshi do'konlar öğütme suyuqliklarini 1 daraja ichida saqlaydi.

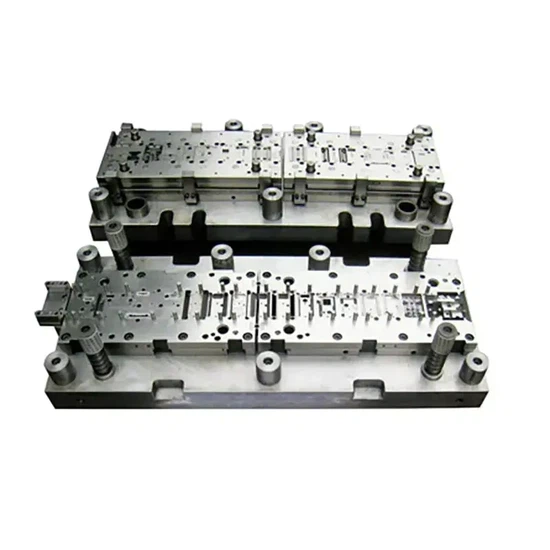

Ishlab chiqarish jarayonida matritsa oldindan aytib bo'ladigan tarzda qiziydi. Dastlabki 50 ta qism ko'pincha 500 dan 1000 gacha bo'lgan qismlardan farqli o'lchamlarni ko'rsatadi. Tajribali matbuot operatorlari buni bilishadi. Ular isinishdan so'ng birinchi zarbalarni o'chirib tashlaydilar yoki matbuotni yopish balandligini moslashtiradilar.

Qatlamlarni yig'ish muammolari

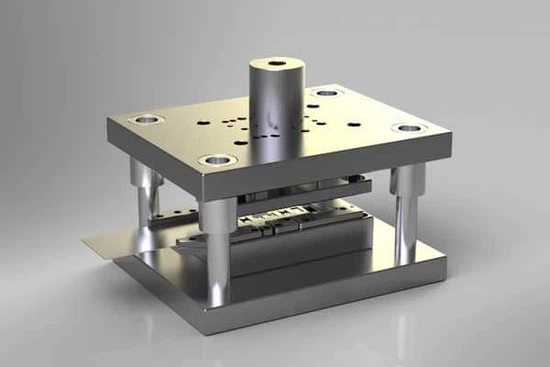

Xona haroratida qurilgan qolip to'plami ish haroratida boshqacha harakat qiladi. Zımba ushlagichi va poyafzal kengayadi. Qo'llanma pinlari va vtulkalar kengayadi. Agar materiallar mos kelmasa, moslama o'zgaradi.

Men do'konlarda termal mos kelmaslik haqida o'ylamasdan po'lat poyafzallarda bronza hidoyat vtulkalardan foydalanishini ko'rdim. Bronza po'latdan ko'ra ko'proq kengayadi. Issiqlik ta'sirida, tuynukda tuynuk bo'shashadi. O'lik yura boshlaydi.

Dübel pinlari ham xuddi shunday muammoni keltirib chiqaradi. 20 gradusda slip{1}}o'rnatilgan dübel 40 daraja bo'shashgan dübelga aylanadi. Ba'zi do'konlar kompensatsiya qilish uchun qattiqroq shovqin moslamasidan foydalanadi. Boshqalar harakatni qabul qiladilar va uni to'piq bloklari bilan boshqaradilar.

Nima ishlaydi

Harorat{0}}boshqariladigan do‘konlar yordam beradi. Atrof muhitni 20 daraja ± 1 daraja ushlab turish o'lchovni izchil qiladi. Men ishlagan asboblar xonalarining aksariyati haroratni nazorat qilmagan. Siz uning atrofida ishlashni o'rganasiz.

Yakuniy ishlov berishdan oldin qismlarni barqarorlashtirishga ruxsat berish ko'pchilik tan olganidan ko'ra muhimroqdir. Bir qismini qo'pol, 24 soatga qoldiring, keyin uni tugating. Qism ichki stressni engillashtiradi va xona bilan muvozanatga erishadi. Yakuniy o'lchamlaringiz amal qiladi.

Matbuotda izchil ishga tushirish protseduralari qismlarning o'zgarishini kamaytiradi. Qismlarni saqlashdan oldin matritsani 15 daqiqa davomida boshqaring. Chelik ish haroratiga etadi. Bo'shliqlar hal qilinadi.

Issiq{0}}yuqori{1}}dasturlarda ishlaydigan yoki og‘ir{2}}o‘lchovli material-sovutish kanallari qolip bo‘limlari orqali burg‘ulangan holda issiqlikni chiqaradi. Avtomobil sanoati ularni issiq shtamplama operatsiyalari uchun keng qo'llaydi, bu erda blanka 900 darajaga tushadi. Suv yoki moy qolip yuzlariga ishlov berilgan o'tish joylari orqali aylanadi.

Kompensatsiya

Ba'zi dizaynerlar o'zlarining nashrlariga tovon qo'shadilar. Ular tel EDM profilini 0,01 mm past o'lchamda kesib tashlashdi, chunki bu qism xizmat ko'rsatishda o'sib boradi. Ushbu yondashuv ishlab chiqarish ma'lumotlarini talab qiladi. Siz matritsa qanchalik qizib ketishini va bu qanchalik o'sishga olib kelishini aniq bilishingiz kerak.

Bir nechta stantsiyali progressiv o'limlarda har bir stantsiya boshqacha kengayishi mumkin. Shakllantirish stantsiyalari bo'sh stantsiyalarga qaraganda ko'proq issiqlik hosil qiladi. Chiziq tartibi kümülatif effektlarni hisobga olishi kerak.

Ko'pgina do'konlar termal kompensatsiyani hisoblamaydi. Ular chop etish uchun matritsa quradilar, sinov qismlarini ishga tushiradilar, so'ngra qismlar to'g'ri chiqmaguncha aniqlaydilar va sozlaydilar. Bu ishlaydi. Bu ko'proq vaqt talab etadi.

Nima ishlamayapti

Muammoga e'tibor bermaslik ishlamaydi. Men qolip ishlab chiqaruvchilar bir necha kun davomida silliqlash xonasida termal siljish bo'lgan o'lchov muammosini ta'qib qilishlarini kuzatdim. AC qurilmasi yoqildi va o'chirildi. Xona harorati 5 darajaga o'zgardi. Har bir qism boshqacha chiqdi.

Xona haroratini tekshirmasdan CMM ga ishonish ishlamaydi. Koordinatali o'lchash mashinalari o'zlarining termal kengayishini qoplaydi. Ular granit ustida o'tirgan qismini kompensatsiya qilmaydi.

Shoshilinch yakuniy tekshirish ishlamaydi. To'rt soat davomida skameykada o'tirgan qismning o'lchami simli mashinadan yangi bo'lgan qismga teng emas.

Pastki chiziq

Termal kengayish fizikadir. Har bir qolip ishlab chiqaruvchisi bu haqda biladi. Har bir qolip yaratuvchisi buni rejalashtirmaydi. Atrof-muhitni nazorat qiladigan, qismlarini barqarorlashtiradigan va izchil tartiblarga rioya qiladigan do'konlar yaxshi natijalarga erishadi. Sozlash uchun ko'proq vaqt sarflamaydigan do'konlar matbuotda o'ladi.

Raqamlar qo'llanmada. Sizning po'latingiz uchun koeffitsient Google qidiruvi uzoqda. Qiyin qism - har bir operatsiyada, har kuni issiqlikni hisobga oladigan odatlarni shakllantirish. 18 yil o'tgach, men hali ham ularni o'lchashdan oldin qismlarni sovishini eslatishim kerak.
