Devor qalinligi emas. Buo'zgaruvchanlikdevor qalinligida.
Mening e'tiborimni nimaga olib keldi: tibbiy asbob ishlab chiqaruvchisi bitta partiyada 180 ming dollar yo'qotdi, chunki ularning dizaylari 1,2 mm devorlardan o'tish zonasi bo'lmagan devorga 3,8 mm devorga sakrab tushdi. Qalinroq bo'limlar 4x sekin soviydi. Natija? Uni ushlashdan 2,3 ming donadan keyin fojiali shikastlanish.
Devorning qalinligi sizning in'ektsiya shakllantirilgan qismingiz kemasi yoki parchalanishini aniqlaydi. Keling, aslida nima bilan bog'liq bo'lmaylik.
Inyeksiya shaklida devor qalinligi juda muhim
Devor qalinligi sizning qoldiqingizning tashqi va ichki yuzalari orasidagi masofani anglatadi. Standart diapazon 1-5 mm gacha o'tiradi, ammo maqbul qalinlik, masalan, moddiy tanlovga va geometriyani (manbaning: fictinch.com).
Bu haqda butun ishlab chiqarish jarayonining asosi deb o'ylang. Qalinlikni noto'g'ri qiling va quyida hamma narsa -}} - oqimlar o'zgaradi, sovutish boshlanmaydi, derazada o'lchovli aniqlik bo'ladi.
Inyeksiya shakllantiruvchi nuqsonlarning qariyb 40 foizi to'g'ridan-to'g'ri devor qalinligi dizayni (manbasi: rjcmobilold.com). Bu kosmetik muammo emas. Biz tarkibiy buzilishlar, bag'rikenglik xususiyatlarini buzadigan o'lchovli og'ishlar va to'liq mog'or to'ldirish punkti bilan to'ldirilgan muvaffaqiyatsizliklar bilan suhbatlashamiz.
Qalinlik to'rtta muhim ishlab chiqarish o'zgaruvchisiga ta'sir qiladi:
Amaldagi oqim dinamikasi:Qattiqlashdan oldin qalinroq devorlar eritilgan plastmassaga qo'shimcha ravishda sayohat qilishga imkon beradi. O'zaro munosabatlar - Devorning qalinligi sizning oqim uzunligini to'rt baravar oshirishi mumkin (Manba: plastikStatura.com). Juda yupqami? Bo'shliqni to'ldirishdan oldin plastik muzlaydi. Juda qalinmi? Siz materiallarni sarflaysiz va ichki bo'shliqlarni yaratasiz.
Sovutish vaqti talablari:Sovutish vaqti devor qalinligining maydoniga mutanosib ravishda oshadi (Manba: Boytanmfg.com). 8mm pa6 qismida 90 soniya davomida umumiy tsiklni sovutish uchun taxminan 70 soniya kerak. Bu juda katta. Devor qalinligiga qo'shilgan har bir millimetr sizning ishlab chiqarish vaqtingizni eksponentga qo'shadi.
Qismlik kuchini taqsimlash:Yagona qalinlik butun komponent bo'ylab oldindan aytib bo'ladigan mexanik xususiyatlarni yaratadi. - Yagona qalinlik stress kontsentratsiyasining nuqtai nazarini keltirib chiqaradi - Chiqarilgan qismlar yuklanmaydigan qismlar. Dizaynerlar ko'pincha "qalinroq kuchga teng" deb o'ylashadi, ammo mos kelmaydigan qalinlik aslidazaiflashadiichki stressni ishlab chiqarish orqali tuzilish.
Narxlarning oqibati:Devor qalinligini 1-2 mm gacha berish uchun materiallardan foydalanishni 10-15% ga qisqartirishi mumkin (Manba: Moyuctiv.com). Bu foiz minglab yoki millionlab birliklar bo'ylab. Bundan tashqari, ingichka devorlar tezroq salqin, kamaytiradigan tsikl vaqti va mashinani egallash xarajatlari.
Material - devor qalinligi talablari
Turli termoplastik turli xil qalinliklarni talab qiladi. Materialingiz uchun noto'g'ri qalinlikdan foydalanishmi? Muammolar boshlanadi.
Polipropilen (PP):Tavsiya etilgan 0,8 - 3,8 mm. PP juda yaxshi oqadi, uni yupqa - yopiq qadoqlash dasturlari uchun mos keladi. Yupqa devorning qadoqlash ilovalari polietilen va polipropilenga suyanib, polietilen va polipropilesga suyanadi, chunki ular kuchni siqmasdan minimallashtiradi (Monorgelintelencement.com).
Akrlonitile butadiene styrene (ABS):1,2 - 3,5 mm. ABB limitni 6mm atrofida uradi - qalinroq boring va in'ektsiya paytida to'ldirish muammolarini ko'rasiz. MATERIKA MATERIKA ORQALIK xususiyatlari ekstremal qalinlikdagi o'zgarishlar uchun HPdan kamroq kechirimli bo'ladi.
Polikarbonat (ShK):1,0-4,m gacha ishlaydi. Kompyuterni tutqichlar qalinroq bo'laklarni termoplastiklarga qaraganda yaxshiroq. Ba'zi optik dasturlar shaxsiy kompyuterga qariyb 30 mm gacha suradi, ammo bu ixtisoslashgan shakllantirish texnikasini talab qiladi (manbasi: Boytanmfg.com).
NYLON (PA):0,8 - 3,0 mm. Neylon 6/6 nozik devorlarni oqadi va ta'sirchan devorlarni toqat qiladi va unga ta'sir qaramligini keltirib chiqaradi. Ammo bu erda 30% stakanli shisha tolasi (PA66 gf30), odatda, tarkibiy yaxlitlikni va o'lchovli barqarorlikni saqlash uchun kamida 1,0 mm qalinlikdagi qalinligi (Manba: Xentry.pro).
Polietilen (pe):0.8 - 3,8 mm tavsiya etiladi. 2024 yildagi 36% bozorning 36% ulushi (MARKI: MORDORDINDELELYVENCENENTENTER). Uning eng yaxshi kimyoviy qarshiligi va qayta ishlash qobiliyati ingichka devorga nisbatan qabul qilish.
Shisha - To'ldirilgan materiallar:Shisha tolalarni qo'shish hamma narsani o'zgartiradi. 0,5 mm qalinlikda, tolasining taxminan 90% oqim yo'nalishi bilan moslashtiriladi, anisotrop xususiyatlarini yaratadi - - uning bo'ylab zaifligi. 2,5 mm qalinlikda, tolali tekisliklar taxminan 5% gacha pasayadi, barcha yo'nalishlarda ko'proq xususiyatlarga ega (Manba: plastikStatura.com).
40-60% qo'shni devorga o'tish uchun qoida
Inyeksiya shakllantirish dizaynida eng amaliy qo'llanma: Qo'shni devorlar bir-birining qalinligining 40-60% atrofida qolishi kerak.
Taklif emas. Talab.
Bir devorning bir devor tomonidan 3,0 mm. Qo'shimcha bo'limi 1,8-4,m gacha pasayishi kerak. Devorning qalinligi qo'shni devorlarning 40% dan kam bo'lmasligi kerak, chunki qalinlikdagi kalitlar asta-sekin, burilishlar kabi bosqichma-bosqich, masalan, burilishlar ro'y beradi (Manba: Fictinch.com).
Buning ortidagi fizika? Differentsial sovutish darajasi. Siz 1 mm dan 4 mm gacha o'tish paytida, hech qanday o'tishsiz, ingichka bo'limi qalinligi hali ham oqadi. Yupqa hudud qulflangandan keyin qalinlashgan qalinligi davom etmoqda. Natija: Ichki stress, bu harbiylar, yorilish yoki o'lchovli buzilish kabi namoyon bo'ladi.
To'g'ri o'tish texnikasi:
Qalinlikdagi o'zgarishlar orasidagi asta-sekin punktlardan foydalaning. A 3: 1 ta tezlik nisbati har 3 mm uzunlikda yaxshi ishlaydi Bu o'tish zonasini tenglashtirish uchun sovutish profiliga vaqt beradi.
To'satdan qalinlik butunlay o'zgaradi. O'tkir o'tishlar, stress kontsentratsiyasini keltirib chiqaradi. Rasm deyarli har doim o'tish nuqtasida aniq boshlanadi.
Yuqori - Sarlavlanmagan PP yoki PE kabi qisqartirilgan materiallar uchun:Qalinlikni 10% oralig'ida, hatto asta-sekin o'tish bilan ham 10% ostida (Manba: Rodgroup.com). Ushbu materiallar sovutish paytida sezilarli darajada qisqaradi, -} yoki yagona stantsiyalardan.
Umumiy devor qalinligi nuqsonlari va ildiz sabablari
Noto'g'ri devor qalinligidan nuqsonli nuqsonlarni ishlab chiqarish oldindan taxmin qilinadigan naqshlarga tushadi. Muvaffaqiyatsizlik rejimlari ularning oldini olishga yordam beradi.

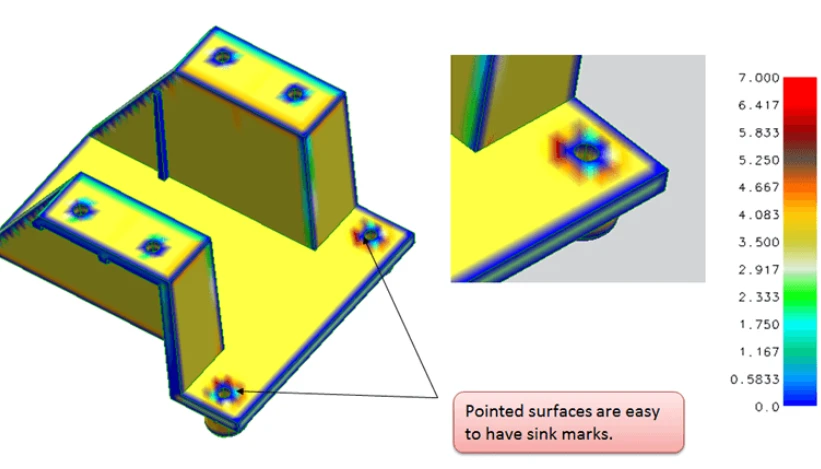

Lavabo belgilari:Eng ko'rinadigan qalinlik - bilan bog'liq nuqson. Odatda lavabonlar paydo bo'ladi, chunki ichki, ichki rangda sovuq bo'lib qoladi, bu esa yadro sovobalari va kontraktlar sifatida cho'kadi (manbasi: Fictinch.com). 4-5mm dan yuqori qalin qismlar cho'kishga moyil bo'ladi.
Echimmi? Quvilla devorlarini qovurg'alar bilan yopishadi. Qovoq qalinligi elektr devorining qalinligining 50-60% sarflanishi kerak. Bu chayqalish belgilarini keltirib chiqaradigan qalin qismlarni yo'q qilish paytida bu kuchni saqlaydi.
Varakj:Tadbirda burilish va egiluvchan bo'lgan turli xil sur'atlarda turli xil sur'atlarda salqin bo'lganda, notekis qisqarish natijalari (Manba: Repidirectecom). - Yagona qalinligi - bu asosiy aybdorlik, bu shtatlar geometriyasini deformatsiya qiladigan differentsial qisqarishni keltirib chiqaradi.
Varakage ko'pincha qolipdan chiqib ketadi, ammo ichki stresslar uchun 24-48 soat davomida yomonlashadi. Dastlab maqbul ko'rinadigan qismlar sifatni tekshirish paytida bag'rikenglikni buzishi mumkin.
Qisqa zarbalar:Mog'or to'liq to'ldirilmaydi. Bu devor bo'limlari oqim masofasiga nisbatan nozik bo'lganida sodir bo'ladi. Plastmassa barcha bo'shliq joylariga etib borishdan oldin qattiqlashadi. Qisqa zarbalar plastmassa butun mog'orni to'ldirishdan oldin uchraydi, devor qalinligi bo'lgan devor qalinligi bo'lgan devor (Micttinch.com).
Oqim uzunligi qobiliyati saboq bilan sezilarli darajada farq qiladi. PP 1 mm qalinlikda 150-200mm oqadi. Kompyuter boshqacha oqadi. MoldlyOw tahlilidan foydalanib, har doim MoldlyOw tahlilidan foydalanib oqim uzunligini tekshiring.
Oqim chiziqlari:Raqamli sirt chiziqlari - bir xil oqim tezligi. Devor qalinligi o'zgarganda, eritilgan plastik ingichka bo'laklarni tezlashtiradi va qalinlari orqali sekinlashadi. Ushbu tezliklar o'zgaruvchan chiziqlarni o'zgartiradi - kosmetik jihatdan iste'molchi {{4} - qismlarga qarama-qarshi bo'lgan.
O'lchovli beqarorlik:Dastlab, lekin vaqt o'tishi bilan o'ziga xos xususiyatlardan chiqadigan qismlar. Bu - - dangonlaridagi ichki sovutish uchun - ning ichki sovg'alari. Stresslar asta-sekin bo'shashib, qolipdan keyin yoki bir necha oydan keyin parchalanadi.
Narx va ishlash uchun devor qalinligini optimallashtirish
Tarkibiy talablar bilan muvozanatni muvozanatlash tizimli tahlilni talab qiladi. Yupqa, tekshiring, muhandislik tahlilini tekshiring, so'ngra kerak bo'lganda faqat material qo'shing.
Strukturaviy kuchaytirish strategiyalari:
Qovurg'alar eng samarali kuchaytirish usulini ta'minlaydi. Eshaklar asosiy devor qalinligining 50-70% bo'lishi kerak, qovurg'asi uch baravar kam, devor qalinligi kamida ikki marta devor qalinligidan kamida ikki marta ajratilgan (Manba: Swcpu.com). 2.,0 mm devori 1,2 mm qovurg'alar, uzunligi 6 mm dan baland emas, minimal 4 mm masofada joylashgan.
Gussets qo'llab-quvvatlaydigan xo'jayinlarni qo'llab-quvvatlaydi va ulanish joylarida deslashni oldini oladi. Ular shunga o'xshash qalinlikdagi qoidalarga - egri devor qalinligining taxminan 60%.
Kuchni oshirish uchun shunchaki qalinlikni qo'shmang. Devorning qalinligi 10% ortishi ko'p materiallar uchun 33% ko'proq qattiqlikni ta'minlaydi (Manba: XentricMold.com), lekin siz strategik qovurg'ani joylashtirish orqali bu qattiqlikni oshirganingiz yaxshiroq. Kamroq ma'lumotlardan foydalanadi, tezroq sovutadi, cho'kish belgilarini yo'q qiladi.
Burchak integratsiya loyihasi:Toza axlat chiqarish uchun har vertikal devorga eng kam derki, har bir tomonda minimal 0,5-1,0 daraja darajadagi 0,5-1,0 daraja. Bu degani, devor qalinligi haqiqatan ham poydevordan yuqori emas. 2,0 mm nominal devorning yuqori qismida 50 mm balandlikda 1,9 mm gacha bo'lgan 1,9 mm gacha. Stress hisob-kitoblariga ushbu izohni faktor qiling.
Moldllow tahlilini tekshirish:Dastur simulyatsiyasi dizayni po'latni kesishdan oldin qanday chiqishini aniqlaydi. Simulyatsiya to'ldirish naqshlarini ko'rsatadi, potentsial qisqa zarbalar aniqlanadi, payvandlash liniyasini oldindan aytib beradi va cho'kish yoki burilish joylariga moyil bo'lgan joylarni ta'kidlaydi. Yakuniy devorning qalinligi Mahsulot tuzilishi, funktsional talablar va ishlab chiqarish jarayonlarini hisobga olgan holda (manbasi: rjcmdold.com) orqali tasdiqlanishi kerak.
Moldlow ish haqi, ehtimol 500-2000 dollarni tashkil qiladi. 15000-50 000 AQSh dollarini qisqartirishdan keyin asosiy kamorni topish uchun taqqoslang. Roi aniq.
Yupqa - devor shakllantirish:Yuqori - balandlikdagi dasturlar 1 mm devorga tobora ko'proq sub-- Tibbiy asbob ishlab chiqaruvchisi 500 - - - {0,5mm) qismida, inyekatsiya shakllantirishning odatiy qismidan ancha past shakllandi (Manba: Hlhrapid.com). Ushbu zarur ixtisoslashgan texnikalar - yuqori in'ektsiya bosimi, optimallashtirilgan eshigi va ingichka devor oqimi uchun tanlangan materiallar.
Yupqa borish bepul emas. Siz yuqori - yuqori - yuqori - yuqori - yuqori - yuqori - yuqori darajadagi in'ektsiya bosimi va eritma haroratini ta'minlash uchun issiq yuguruvchi tizimlari kabi yuqori - yuqori qismini ko'taring. Uskunalar uchun xarajatlar sezilarli darajada sakrab o'tadi, ammo har - bir qismli xarajatlar sezilarli darajada pasayadi.
Amaliy dizayn bo'yicha muvaffaqiyat qozonish bo'yicha ko'rsatmalar
Devor qalinligining eng yaxshi amaliyotini kundan boshlab eng qimmat qayta ko'rib chiqishni oldini oladi. Ushbu ko'rsatmalar minglab ishlab chiqarish mog'orlarini tahlil qilishdan kelib chiqadi.
Boshlang'ich qalinlikni tanlash:Ko'p termoplastik uchun odatda 2-4mm tavsiya etilgan {{0} - materialingiz bilan boshlang. Inyeksiya shaklida devor qalinligi umuman 1,5 mm dan 4,5 mm gacha, mahsulot hajmi, shakli va foydalanish talablariga asoslanib belgilanadi (Manba: imlo yo'qo.com).
Dastlab ingichka tomonda adashtiring. Siz har doim moderatsiya orqali material qo'shishingiz mumkin. Ma'lumotni kesilgan mog'ordan olib tashlash? Bu qimmat - EdM ishini yoki bo'shliqni almashtirish.
CAD MOIDGIGI ENG ZO'R TA'MIRLASH:Zamonaviy kamozal paketlari devor qalinligi tahlil vositalariga kiradi. Masalan, aslotli ishlov berish, masalan, butun 3D modelingizni avtomatik ravishda skanerlash va -} COLE -} COLDED qalinligingiz xaritalarini ko'rsatadi (Manba: rjcmerdold.com). Dizaynni ishlab chiqish paytida ushbu tahlilni qayta-qayta choping.
Erta bardoshlilik xususiyatlarini erta belgilang. Urug'liklar yoki montaj xususiyatlari bilan bog'liq bo'lgan devorlar qo'shimcha e'tiborga muhtoj. Devor qalinligi bu mintaqada o'zgaruvchan bo'lsa, 0,05mmm metrga toberant bo'lmaydi.
Darvozadir strategiyasi:To'ldirishdan keyin {{0} paketni to'ldirish uchun eng qalin qismga kiring va ingichka joylarga oqib chiqadi (Manba: Kaysun.com). Qalin qismga etib borish uchun ingichka bo'lim orqali Tabiiy ofat uchun retsept. Birinchisini muzlatib qo'yadi, qadoqlash bosimini qalin qismga etib borgandan so'ng, qalinroq belgini keltirib chiqaradi.
Bir nechta eshiklar oqim uzunligi bilan bog'liq muammolarni hal qiladi, ammo oqim jabhalar bilan uchrashadigan payvand choklarini yarating. Kosmetik ko'rinishga bo'lgan talablarga nisbatan naqd pulni to'ldirish.
Burchak va xususiylashtirish:Burchaklar ichida minimal 0,5 mm radius kerak, minimal 50 {{4} {{4} {{4} {{4} {devor qalinligining 75% ni tashkil qiladi. O'tkir ichki burchaklar stressni diqqatga sazovor qiladi va qiyin - ni to'ldirish qiyin joylarini yaratadi. Tashqarida burchaklar keskin bo'lishi mumkin.
Mahkamlagichlar uchun xo'jayinlar qalinlikdagi 40-60% boshqaradi. 2.5mm devor xo'jayinni 1,5-2,2,0 mm devor bilan qo'llab-quvvatlaydi. O'sish paytida deflyatsiya oldini olish uchun baland bo'yli xo'jayinlarni Gussets yoki qovurg'alar bilan qo'llab-quvvatlang.
Bardoshlik spetsifikatsiya:Standart in'ektsiya shakllantirish sabzavotlari ISO 2768 - mk umumiy o'lchamlari uchun, garchi ishlab chiqaruvchi qobiliyatiga qarab o'zgaradi. Qattiq toqatlar Ko'proq operatsiya yoki sekin boshqariladigan tsikllar orqali ko'proq xarajat qiladi.
For glass-filled materials at 0.5mm thickness, holding ±0.05mm tolerance becomes extremely challenging (Source: eng-tips.com). Yupqa devorlar va tolali tekislashning kombinatsiyasi aniq boshqarishni qiyinlashtiradigan yo'naltirilgan qisqartiriladi.
FAQ: Devor qalinligi haqida umumiy savollar
1-savol: Inyeksiya shakllantirish uchun minimal devorning qalinligi nimada?
Aksariyat materiallar umumiy dasturlar uchun 1,0 mm gacha pasayadi. Minimal devor qalinligi odatda 0,6 - - -} 0.9MMda qiyinchiliklarga duchor bo'lmasligi kerak (Manba: imlouct.com). Ixtisoslashgan ingichka devorga 0,5mm yoki hatto 0,3 mm gacha, ammo ma'lum materiallar, uskunalar, uskunalarni optimallashtirishni talab qiladi. Agar sizda ingichka o'tish uchun qiziqarli sabablar va tajriba bo'lsa, 1,0 mm.
2-savol: Devorning qalinligi ishlab chiqarish xarajatlariga qanday ta'sir qiladi?
Uch usul. Birinchidan, material narxi - qalinroq devorlar har bir qism uchun ko'proq qatronlarni iste'mol qiladi. Ikkinchidan, tsikl vaqti - Sovutish vaqti 93 - Ikkinchi tsiklda 83 - 30 soniya sovutadigan devorning qalinligi 80 soniyasiga mutanosib ravishda ko'payadi (Manba: Boytanmfg.com). Uchinchidan, parchalanish darajasi - rad etish stavkalarini ko'paytiradigan kamchiliklarni olib tashlaydi. Qalinlikni optimallashtirish odatda umumiy qismning umumiy qiymatini 15-25% ga kamaytiradi.
3-savol: Men bir xil qismdagi turli xil devor qalinligidan foydalanishim mumkinmi?
Ha, lekin o'tish joylarini diqqat bilan boshqarish. Qo'shimcha devorning qalinligi 40 {- ichida qolishi kerak. Qalinlik o'zgarishi uchun 3: 1 ta papkadan foydalaning. Yuqori - qisqartirish materiallari uchun 10% maksimal miqdordagi o'zgarishlarni davom eting. Nima uchun farq nima uchun farq kerak - ko'pincha qovurg'alar yoki dizayn modifikatsiyalari yordamida yaxshiroq echim bo'ladi.
4-savol: devor qalinligi yuqori kuch talab qiladigan qismlar uchun eng yaxshi ishlaydimi?
Faqat qalinlikni qo'shishga da'vatga qarshi turing. Strategik qovurg'ani joylashtirish qalin devorlarga qaraganda yaxshiroq natijalarni ko'rsatadi. To'g'ri ishlab chiqilgan qovurg'alar bilan 2,0 mm devorni tashqi ko'rinishi 3,5 mm devor - CRETER, LETER, LOLDIN, LOVER BUG'LARNI YO'Q, Tezroq sovutish. Eshaklar devor qalinligining ko'paymasdan kuch va qattiqlikni qo'shib, asosiy devorning 70% 70% (Manba: Swcpu.com). Ekstremal yuk talablari uchun shisha to'ldirilgan materiallardan ko'ra, oqilofilmagan qatronlar bilan qalin devorlarga emas, balki standart to'ldirilgan materiallarni ko'rib chiqing.
5-savol: Mumpni kesishdan oldin devor qalinligimni qanday qilib tekshiraman?
Uch - qadimgi tekshirish jarayoni. Birinchidan, o'zgaruvchanlik va muammolarni aniqlash uchun Keral devor qalinligi tahlilini qo'llang. Ikkinchidan, strukturalikni tekshirish uchun kutilayotgan yuklarni (FA) bajaring. Uchinchidan, Moldiblyon simulyatsiyasini to'ldirish, sovutish xatti-harakati va potentsial kamchiliklarni bashorat qilish. MOLDINOW bosqichida CAP yoki FEE tahlilida ko'rinmas masalalarni aniqlaydi. 1-2 hafta byudjet va professional MoldlyOw tahlili uchun 500-2000 dollar. Bu erda halokatli kamchilikni qo'lga olish keyinchalik tuzatishlar uchun 20000-100,000 AQSh dollarini tejashga yordam beradi.
