Ejektör ishchi tizimi

yuqoridagi tizim bilan, ejektör qanday mahsulotni siqib qo'yishi mumkin? Men pastda qadamni tushuntirishga harakat qilaman
1. Plastmassa materiallar bilan quyiladi va undan keyin sovutilgan moldbaza ochiladi va mahsulot ichki yadrodan chiqarilishi kerak .

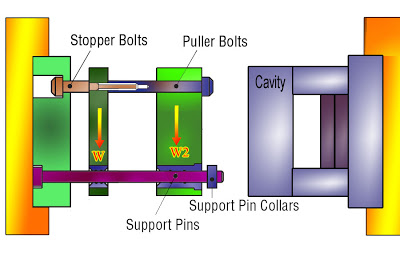

2. qolip bazasidan keyin ochiq holda, quyidagi rasm kabi

Injection plitkaga ulangan ejektör chizig'i, ejektör plitasi oldinga qarab harakatlanadiganligi sababli, inyeksiya mashinasidan olinadigan paneli ejektör chizig'ini siqadi.
3. Ejektor pinasi harakatlantiruvchi harakatlantiruvchini boshqaradi, chizishning oldini oladi va harakatlanuvchi harakatlantiruvchi yo'riqnomani osonroq ishlatish uchun hidoyat qiladi, ejektor pinasi va ejektör hidoyatining butasi kamroq ishqalanishga ega bo'ladi.
4. Ejektör pimi ikkita ejektör plitasi orasiga o'rnatilgandir, chunki bu ejektör pimi ham oldinga siljiydi, mahsulotni siqib chiqaradi.
5. Mahsulot bo'shliqdan chiqarilgandan so'ng, qolib bazasi yana yaqinlashadi.
6. va qaytib pinda bahor borligi sababli, bahor va yopiladigan qolip ejektorni o'rniga qaytaradi (1)

Ejektör komponentlari ro'yxati
bu ro'yxat ejektör tizimini yaratish uchun standart minimaldir
1. Ejektor plitasi, ejektör va ejektör hidoyat teshiklari uchun joy, elkama cıvatalari va pin.
2. Ejector Backing Plate, ejektör qistirmoq uchun joy va ejektorni orqaga torting.
3. pinni qaytarib oling, ejektor plitasini va ejektor plastinkasini birinchi holatda suring.
4. Ejektör plitasining ishonchliligi va ushlab turishi uchun har doim orqa holatidadir, shuning uchun montaj jarayonida ejektör pimini ko'taradi va ejektor plastinka har doim orqaga joylashadi, shuning uchun har doim orqa tomonga oldindan yuklanish ejektor plitasining joylashishiga ishonch hosil qilish uchun
5. elkali murvatlar, dastlabki qoliplarni yig'ishda qulflash
6. ejektör pinini chiqarish, mahsulotni yadrodan chiqarish.
7. ejektör hidoyat pimi, ejektor plitasining harakatlanishiga rahbarlik qiladi.
8. Ejektör hidoyat pinasi, bu harakatlanishda toymasin va katta kontaktga yo'l qo'ymaslik uchun.
9. Plastmassa moddasi jarayonini in'ektsiyalashda yadro plastinkasining katta burilishiga yo'l qo'ymaslik uchun ustunni qo'llab-quvvatlash.
10. ejektör panjarasi, inyeksiya mashinasida chok bilan aloqa qilish, bu shuningdek in'ektsion mashinadan ejektor plitasiga o'tish kuchini ham beradi.
11. ejektör plitasi va ejektor plitasining orasini bog'lash uchun ezilgan murvat.
