Plastik qarshi kalıplama
Nimaga sovutish kerak? sovutish shartlari tsikl vaqtini, qisman o'lchamlarni, sirtini va bosib chiqarish jarayonini aks ettirganini bilsak, qolib sovutish vaqti umumiy tsikl vaqtining eng katta ishtirokchisidir, bu umumiy davrning uchdan ikki qismi yoki 70-80% bo'lishi mumkin.
shuning uchun dizayndagi samarali sovutish davri sovutish vaqtini qisqartirishi mumkin, chunki unda bir xil sovutish sifati yaxshilanadi, chunki undagi qoldiq stress, issiqlik o'tkazuvchanligini pasaytirish va sovutilganidan keyin qismning aniqligi.
Nima uchun qaymoq sovutishga muhtoj?
Ba'zi bir mahsulot slayderga muhtoj bo'lgan uzun o'lchamlarga ega, bunda protsessorni, qoldiq stressni va siqilish harakati barqarorligini oldini oladi, shuning uchun slaydni sovutish kerak.
Bo'lib, sovutish Qurilish

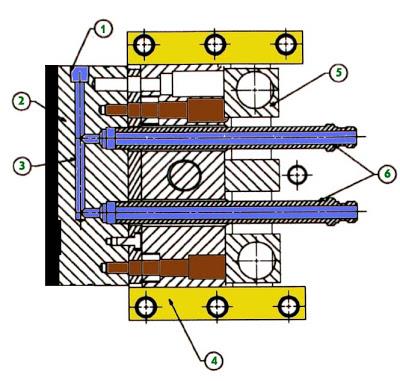

yuqoridagi rasmda yuqoridan pastga qarab siljitadigan qo'shtirnoqdagi sovutish qurilishi ko'rsatilgan.
rasmning pastki qismidagi izoh raqamlari slayderning bir qismini ko'rsatadi
1. Plug
2. Slider Insert
3. sovutish quvurlari
4. Slayder yadrosi qo'llanmasi
5. Blokirovka slaydni qulflash
6. Uzoq nipel
Moviy rangli quvur sovutish jarayonida suv oqishini ko'rsatadi. 1-qism (Plug) slayder qo'shimchalar tomoniga suv oqimini oldini oladi.
Nipelni loyihalashda nipel qolib asosining tashqi tomoniga yetib kelish uchun etarlicha uzoq bo'lishiga ishonch hosil qiling.

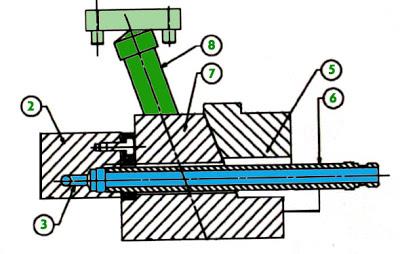

Quyidagi rasmga ko'proq qarashni bilish uchun ushbu rasmda chap tomondan slaydni yana sovutish ko'rsatiladi.
qo'shimcha slaydni qismlari mavjud
7. slaydni yadrosi (bu qism slayderning asosiy qismidan biri bo'lib, u erda slayder qo'shiladi)
8. Burchak ushlagichi (burchakning asosiy funksiyasi harakatlanuvchi 90 gradusni o'zgartiradi, shuning uchun slayder harakat qilishi mumkin)
